Có 2 cách. Cách 1 làm trong giao diện Post Builder, 3 dòng code, đường dẫn CIMCO cố định. Cách 2 (như trong video) sửa thẳng file .tcl: tự tìm CIMCO ở mọi thư mục cài, không có CIMCO thì mở Notepad++, và không làm NX bị đứng chờ.
Tải về: code cách 1 và cách 2.
Cách 1 — trong Post Builder
Tạo lệnh CIMCO

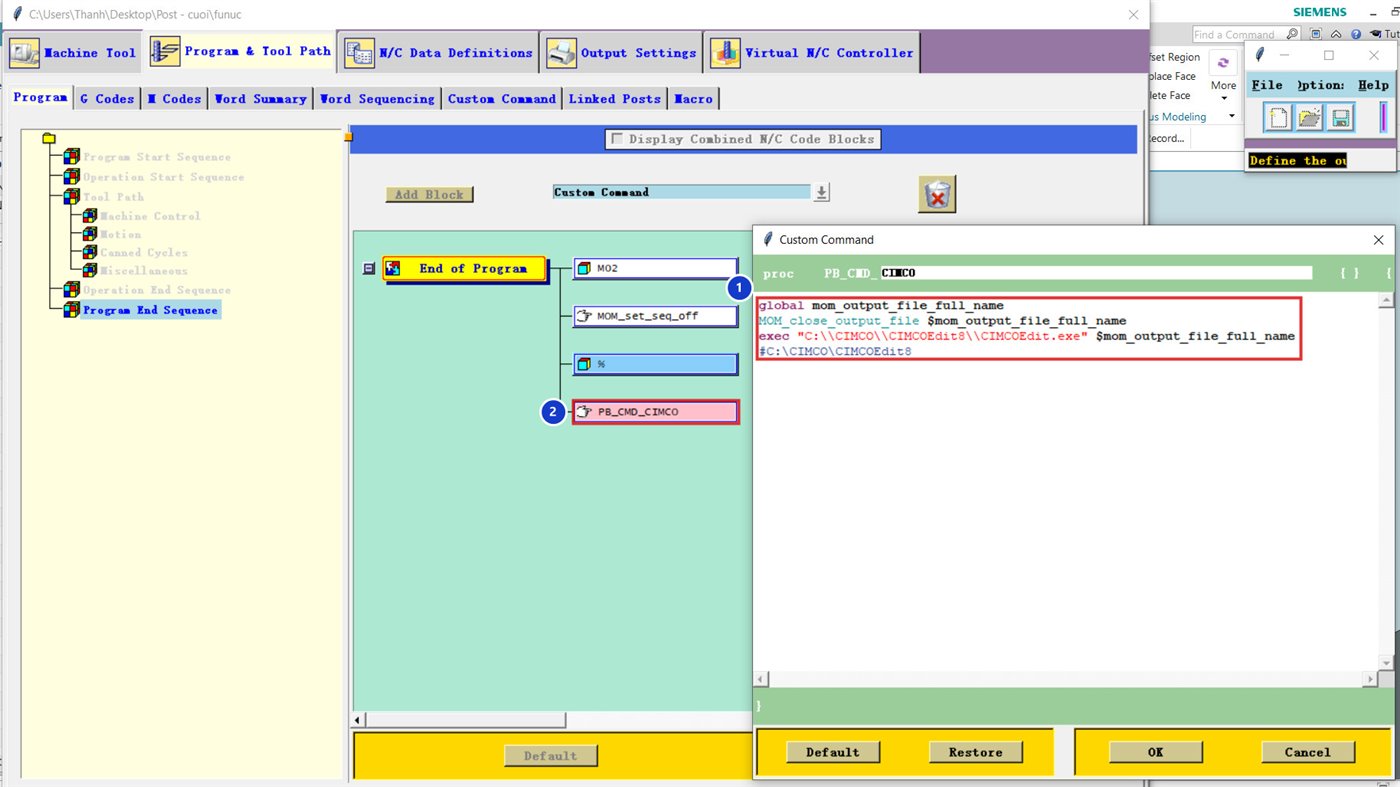

Program & Tool Path → Custom Command → Create, tên CIMCO, dán code 1. Sửa đường dẫn nếu CIMCO cài ở thư mục khác (giữ hai dấu \\).
global mom_output_file_full_name
MOM_close_output_file $mom_output_file_full_name
exec "C:\\CIMCO\\CIMCOEdit8\\CIMCOEdit.exe" $mom_output_file_full_nameĐặt cuối Program End Sequence
Program → Program End Sequence → End of Program, kéo PB_CMD_CIMCO xuống cuối cùng, sau dấu % 2. Lệnh phải chạy sau khi mọi dòng NC đã được ghi.
Mở thư mục cài CIMCO, tìm CIMCOEdit.exe, chuột phải → Copy as path. Trong code, mỗi dấu \ phải viết thành \\.
Cách 2 — sửa file .tcl (như video)
Sao lưu file .tcl trước. Mở file .tcl của post bằng Notepad++, làm 3 chỗ:
Gọi lệnh mở file ở cuối chương trình
Tìm (Ctrl+F) proc MOM_end_of_program. Ngay sau khối PB_CMD_kin_end_of_program và dấu } của nó, thêm dòng:
PB_CMD_open_nc_in_cimcoKhởi tạo ở đầu chương trình
Tìm proc PB_start_of_program. Ngay dưới dòng PB_CMD_fix_RAPID_SET, thêm:
PB_CMD_CimcoDán các lệnh tìm CIMCO
Tìm proc PB_CMD_FEEDRATE_NUMBER. Dán toàn bộ phần code trong file cimco-tcl.tcl (từ dòng #==== đầu tiên) vào ngay phía trên khối đó. Lưu file, xuất thử post.
Tạo file editor_path.txt cạnh file post, mỗi dòng một đường dẫn .exe (dòng bắt đầu bằng # là ghi chú). Post dùng dòng hợp lệ đầu tiên; không có thì tìm CIMCO, rồi Notepad++.
Mỗi lần mở, post ghi thêm một file nhỏ <tên NC>.cimco-launch.diag cạnh file NC (kích thước và mã SHA256 của file NC) để đối chiếu file đã mở. Nếu bạn mở lại post bằng Post Builder rồi Save, Post Builder có thể ghi đè phần đã sửa trong .tcl — làm lại 3 bước trên.
