Hướng dẫn Post NX / Taro G84 có Q

Thêm Q cho chu trình taro G84

Taro lỗ sâu hoặc vật liệu dẻo cần lùi ra bẻ phoi: G84 … Q2. (mỗi lần ăn 2 mm). Chu trình Tap mặc định trong NX không có ô Q, nên ta mượn ô CAM của chu trình để truyền giá trị Q xuống post.

Kết quả

Trích file NC xuất thật — taro M8×1.25, CAM = 2
N1T18M6
G0G90G54X0Y0
G43H18Z50.M8
S100M3
G84Z-12.R2.F125.Q2.
X50.
G80

Tải về: file NC mẫu để so sánh.

NC mẫu taro có Q

Phần 1 — trong Post Builder

01

Thêm từ Q vào chu trình Tap, Expression = $mom_cycle_cam

Canned Cycles → Tap: thêm từ Q vào cuối khối 3, chuột phải → Edit, ô Expression 4 nhập:

Expression
$mom_cycle_cam

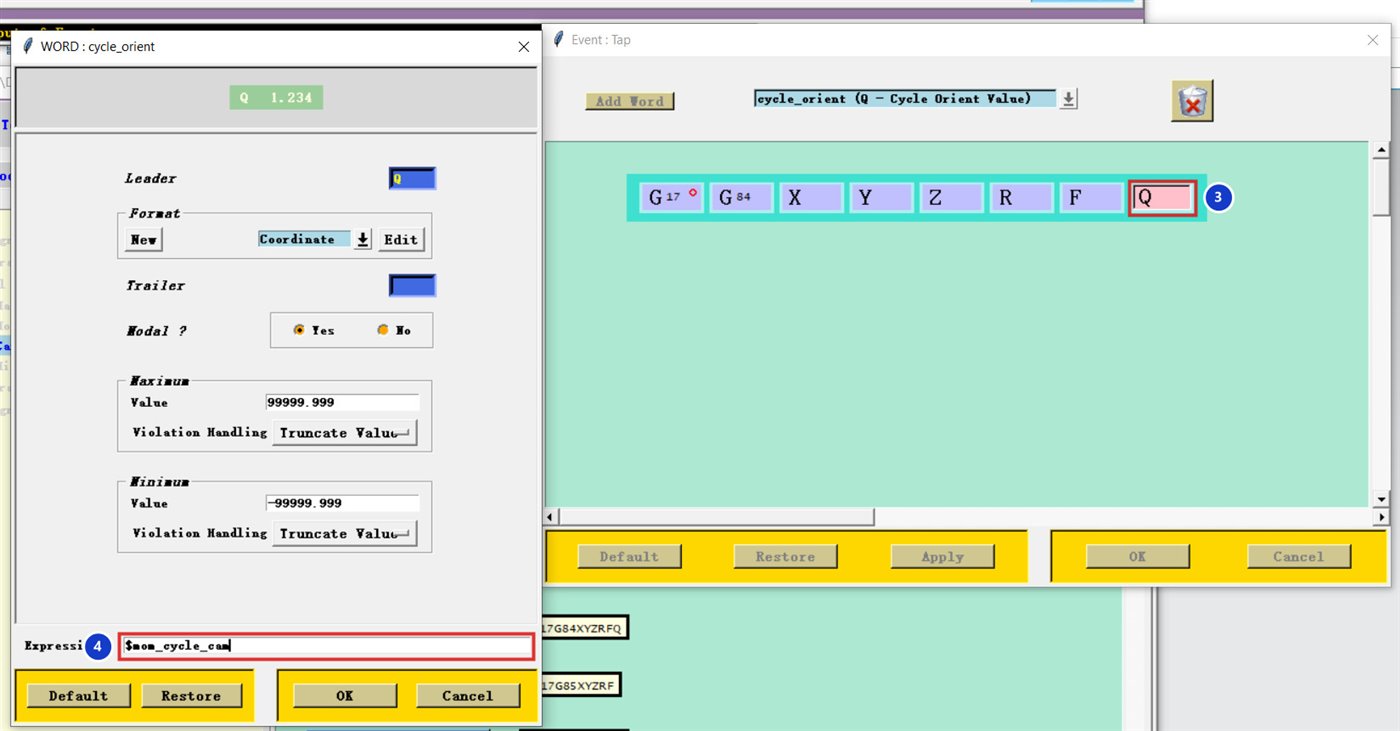

Từ Q trong khối G84 và ô Expression mom_cycle_cam
3 từ Q · 4 Expression.

Phần 2 — trong NX CAM

01

Nhập Q vào ô CAM của chu trình

Mở nguyên công taro → Cycle Type, bấm cờ lê 1 → OK ở Number of Sets 2 → chọn CAM 3 → nhập chiều sâu mỗi lần ăn 4.

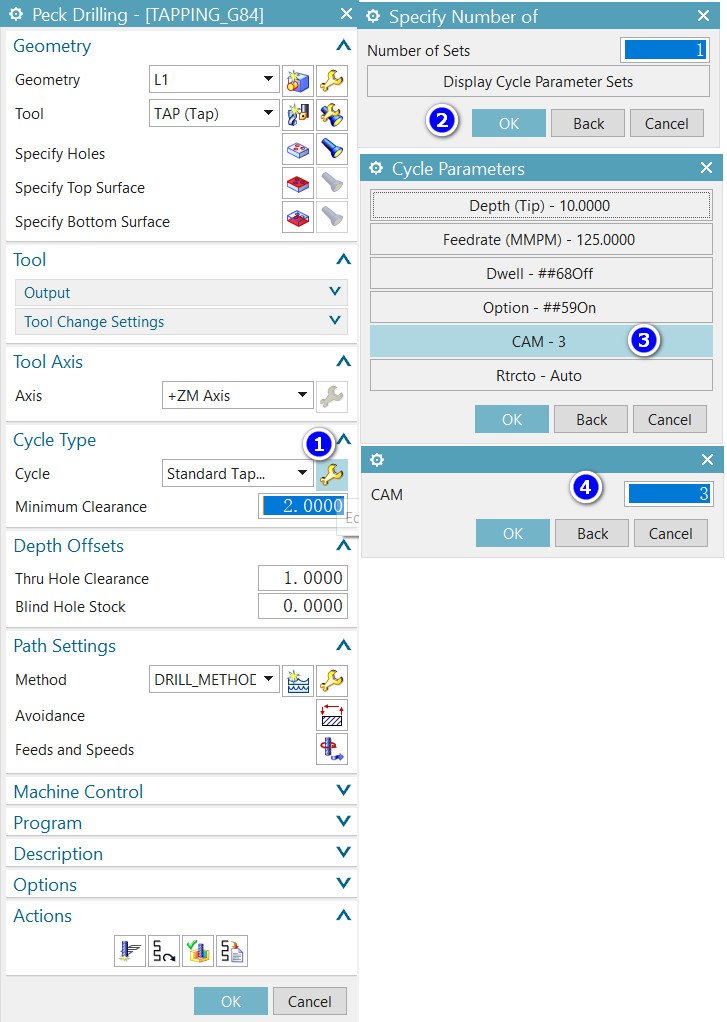

Hộp Cycle Parameters trong NX, mục CAM nhập giá trị
Giá trị CAM sẽ xuất ra thành Q.
Kiểm tra F khi taro

Ở chế độ G94 (mm/phút), F phải bằng S × bước ren: S100 × 1.25 = F125.. F sai sẽ làm gãy taro. Taro cứng (M29, G95) có trong post ThanhCAM.

Q trên máy của bạn

Không phải mọi bộ điều khiển đều hiểu Q trong G84 (Fanuc cần tham số taro bẻ phoi/peck tapping). Thử trên một lỗ trước.
