Cung tròn G2/G3 và phay xoắn ốc gọn

Kết quả

Xoắn ốc, mỗi vòng 1 dòng

G0G90G54X7.Y0
Z0
G3Z-1.I-7.J0F2500.
Z-2.I-7.J0
Z-3.I-7.J0
...
Z-10.I-7.J0
I-7.J0

Cung ở mặt phẳng YZ (dao cầu)

G1Z-54.947F2000.
G19G3Y-31.Z-9.582J-54.998K-.062
Y-54.923Z-52.674J30.889K-45.335
G1Y-55.Z-55.
X48.006
G2Y30.999Z-9.58J54.999K-.009

Tải về: code 2 lệnh và file NC mẫu.

helix-g2g3.tcl NC mẫu xoắn ốc

Phần 1 — xuất cung ở mọi mặt phẳng

Circular Move: XYZ và Full Circle

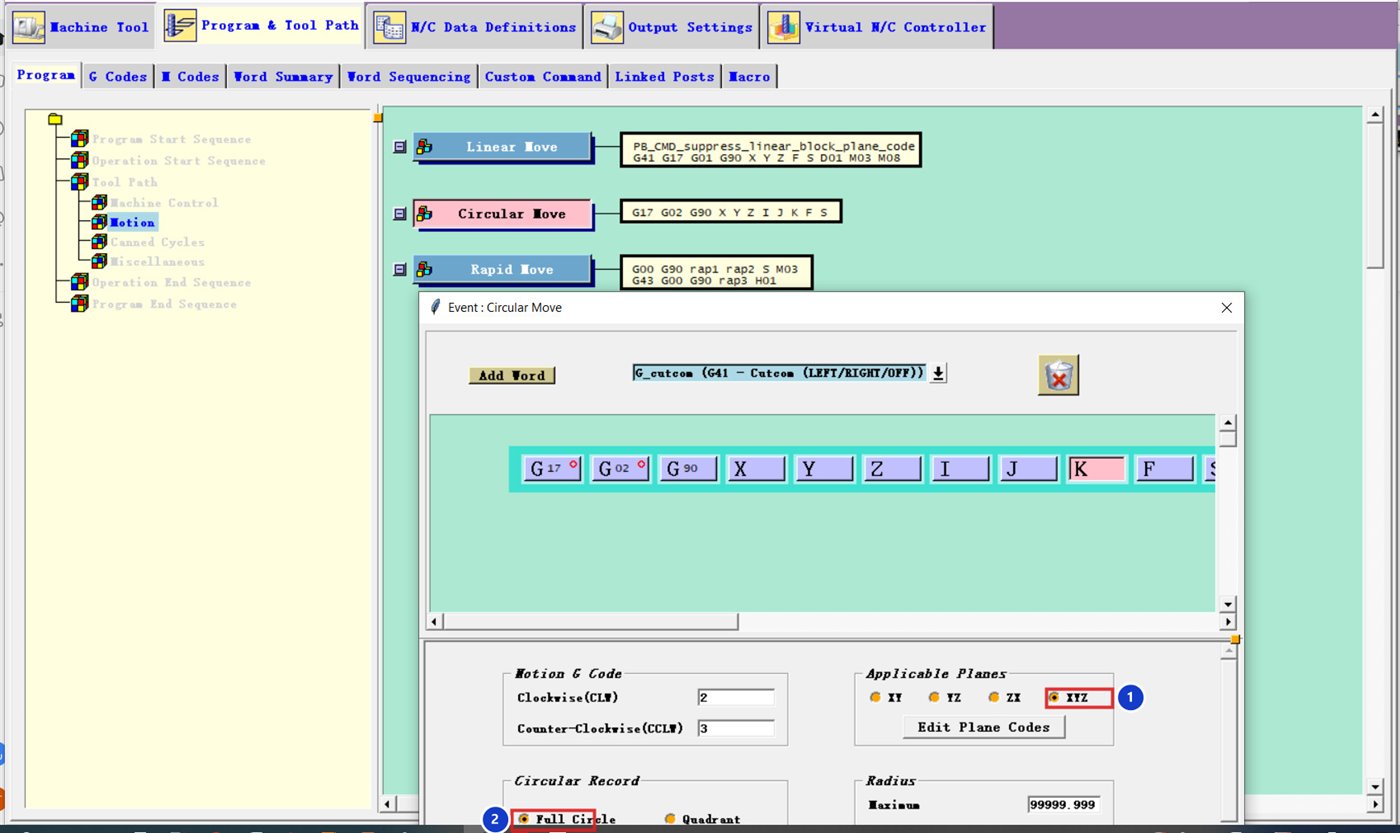

Program & Tool Path → Program → Tool Path → Motion → Circular Move. Chọn Applicable Planes = XYZ 1 và Circular Record = Full Circle 2.

Event Circular Move: Applicable Planes XYZ và Circular Record Full Circle — 1 XYZ · 2 Full Circle.

Muốn xuất bán kính R thay cho I J K, xem bài Xuất cung bằng IJK hay R (đang soạn).

Phần 2 — xoắn ốc gọn

Tạo Custom Command mới

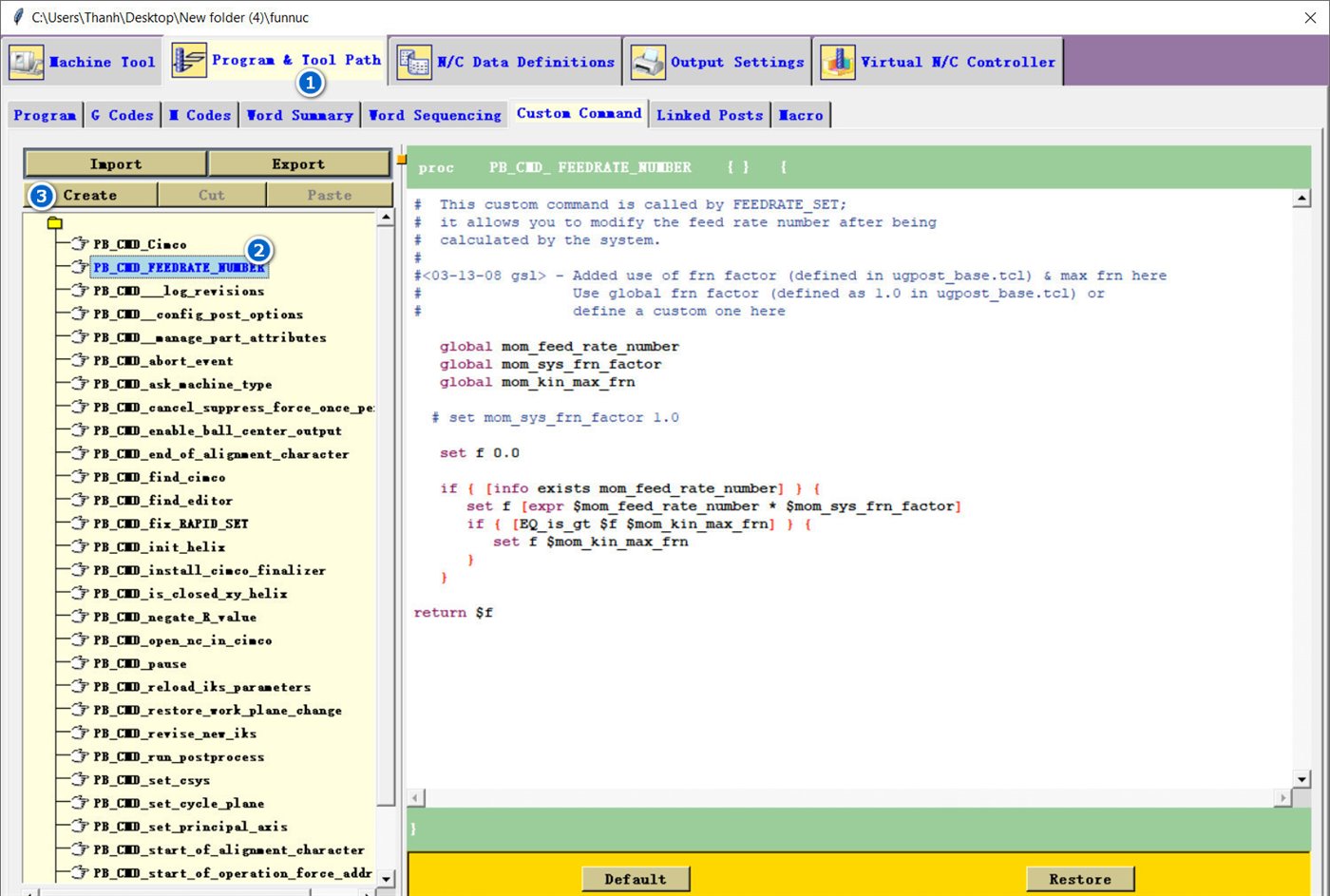

Custom Command, chọn một lệnh bất kỳ trong danh sách rồi bấm Create (đánh số 1–3 trong ảnh).

Tab Custom Command, nút Create — Program & Tool Path → chọn lệnh bất kỳ → Create.

Lệnh `is_closed_xy_helix`

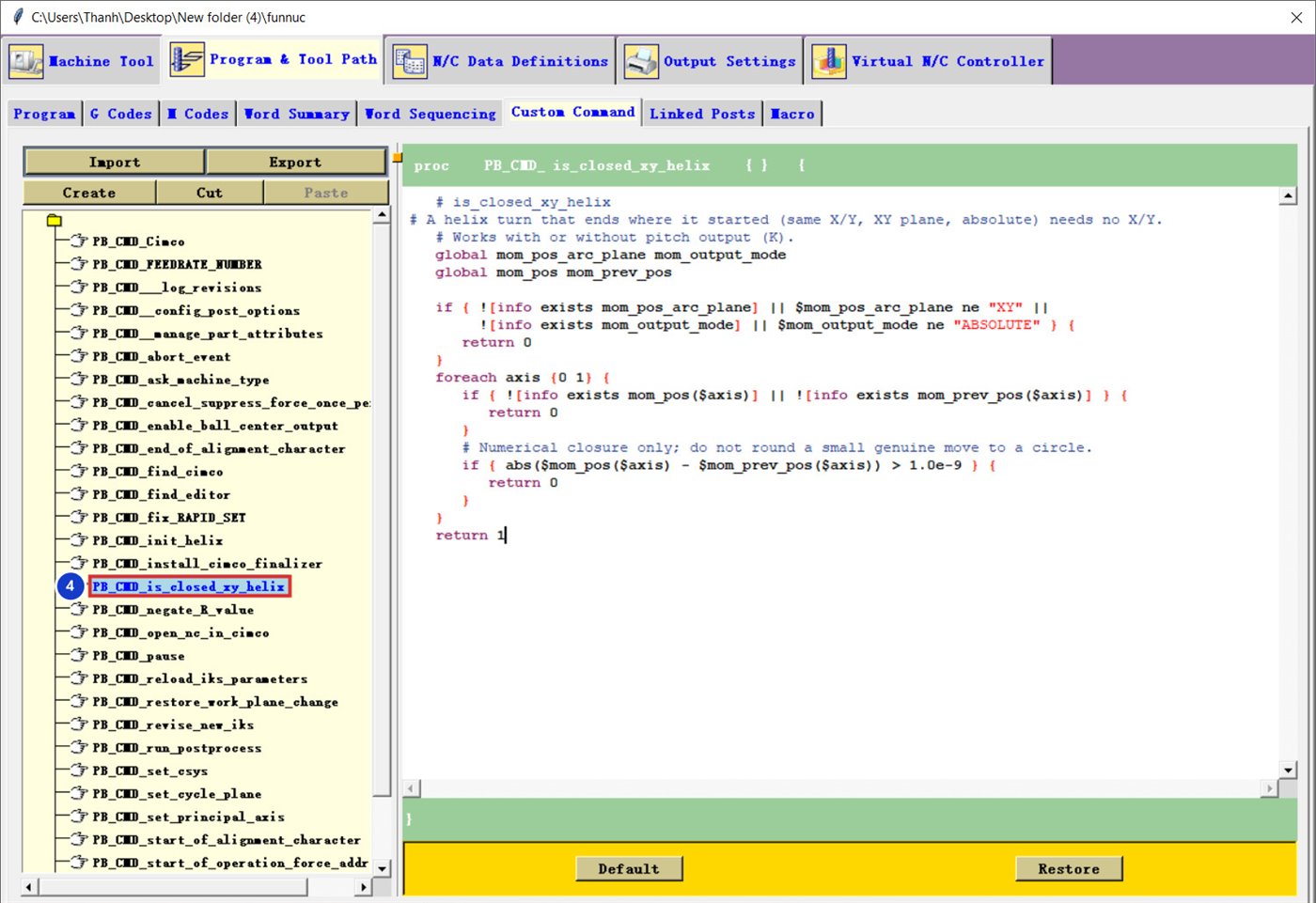

Tên is_closed_xy_helix 4, dán phần 1 trong file tải về. Lệnh này kiểm tra vòng xoắn có kết thúc đúng điểm bắt đầu (cùng X, Y) hay không.

Custom Command PB_CMD_is_closed_xy_helix — 4 `PB_CMD_is_closed_xy_helix`.

Lệnh `init_helix`

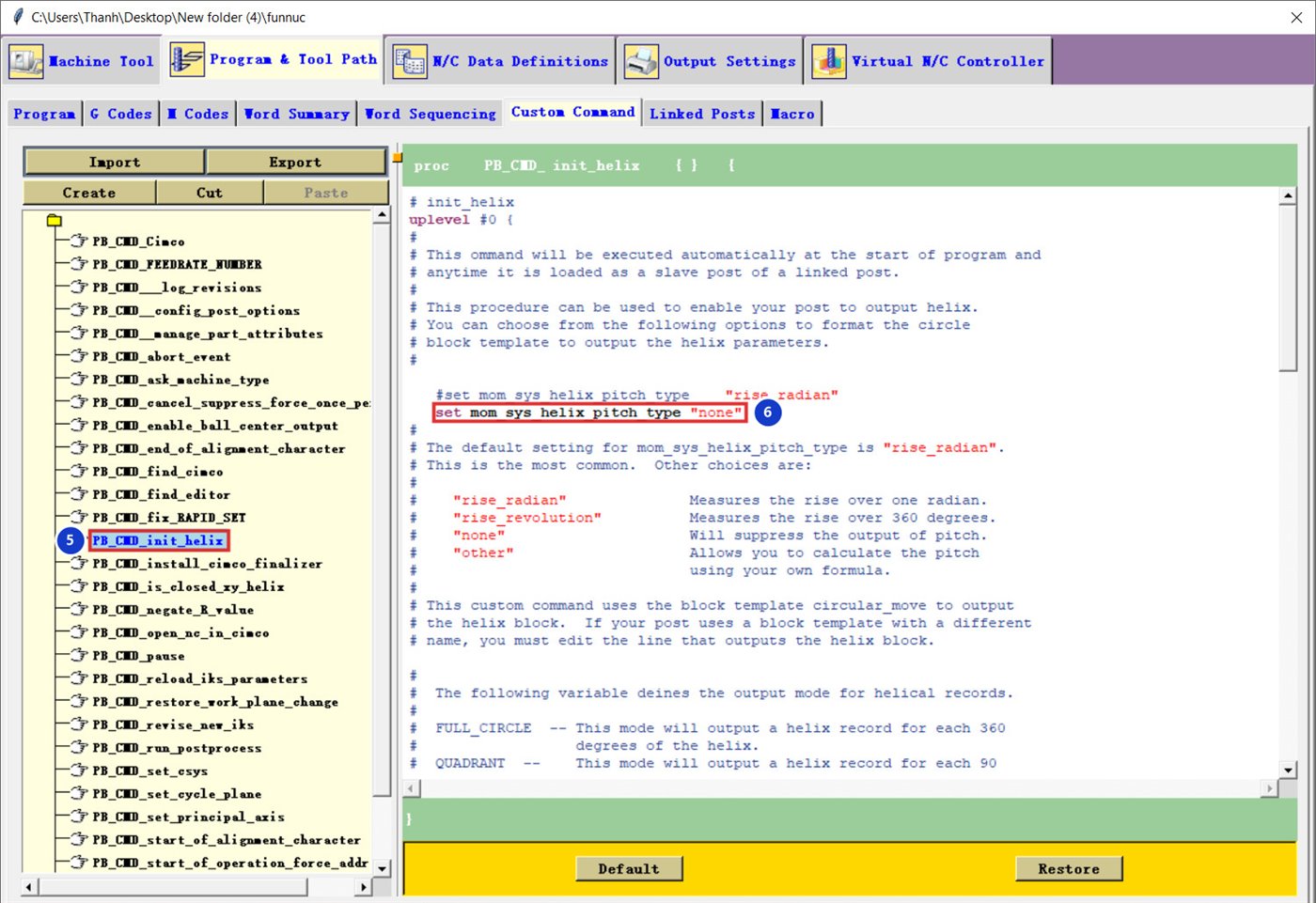

Tạo tiếp lệnh tên init_helix 5, dán phần 2. Lệnh có tên bắt đầu bằng init_ được Post Builder tự chạy khi bắt đầu chương trình, không cần kéo vào đâu.

Custom Command PB_CMD_init_helix, dòng set mom_sys_helix_pitch_type none — 5 `PB_CMD_init_helix` · 6 `"none"` = bỏ bước xoắn K.

Hai chỗ đã sửa so với lệnh mẫu của Siemens:

Chỗ	Mẫu	Sửa thành
Bước xoắn	`"rise_radian"`	`"none"` — không in K
Vòng kín XY	luôn in X Y Z	chỉ in Z (gọi `PB_CMD_is_closed_xy_helix`)

Chỉ áp dụng vòng kín, toạ độ tuyệt đối

Vòng cuối không trọn (ví dụ X6.982Y.5…) và chế độ G91 vẫn in đủ X Y Z như cũ. Máy cần hiểu xoắn ốc G2/G3 có Z (hầu hết Fanuc đều được).
